瀏覽器自帶分享功能也很好用哦~*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。
龍門雙驅結構：Y軸采用四軌龍門雙驅結構，使得直線電機驅動的橫梁負載既具備高速高精的定位特性，也保證了切削時的高剛性，使得重切削、高精密切削在同一臺機上輕松實現為五軸產品的粗加工提供了極高的效率;Y軸龍門雙驅軸的誤差可控制在 5 微米以內。
全直驅結構：五軸全直驅結構，使得所有進給軸均可獲得極高的動態剛性，輕松實現超高速精密切削。
Z 軸結構：高剛性滑座滑枕組合，使得 乙 軸在全行程范圍都有良好的剛性，使得機器有更大的 Z 向行程。
礦物鑄造床身：礦物鑄造床身使得機床具備極佳的抑振能力，為五軸零件粗加工提供了堅實的機床本體剛性，也為±0.020 mm 等級的五軸聯動 RTCP 精度提供了堅實保障。
更大的加工行程：600mm的Z軸行程，配以低于A軸軸線100mm的C軸盤面，使得工件Z向尺寸可以達到565 mm。
行程 | ||
X/Y/Z | mm | 850/850/600 |
主軸鼻端至工作臺面 | mm | 160 – 760 |
直驅轉臺 | ||
A軸行程 C軸行程 C軸臺面直徑 | Deg Deg mm | ±130 N*360
|
最大承重 | kg | 1400 |
進給速度 | ||
G0進給速度（X / Y / Z） G0快移速度(A/C) | m / min rpm | 60 / 60 /60 20/70 |
加速度（X/Y/Z） | m / s2 | 10 / 9 / 10 |
主軸 | ||
主軸傳動方式 | 電主軸 | |
主軸最高轉速 | rpm | 24000 |
主軸內錐 | HSK-A63 | |
主軸電機功率(S1/S6 – 40%) | kW | 29/38 |
主軸電機扭矩(S1/S6 – 40%) | Nm | 69 /90 |
刀庫 | ||
刀庫類型 | 平置式刀庫 | |
最大刀具數 | T | 24/32/48/64 |
選刀方式 | 固定刀位 | |
刀具最大直徑(相鄰有刀 / 無刀) | mm | 75 /120 |
刀具最大長度 | mm | 300 |
刀具最大重量 | kg | 8 |
電源/氣源 | ||
電源 | 380V 50Hz 60kVA | |
氣源 | 0.6MPa 700L/min | |
設備重量尺寸 | ||
尺寸(寬×深×高) | mm | 3300 x3500 x 4000 |
重量 | kg | 25000 |
數控系統 | 海德漢TNC640 |

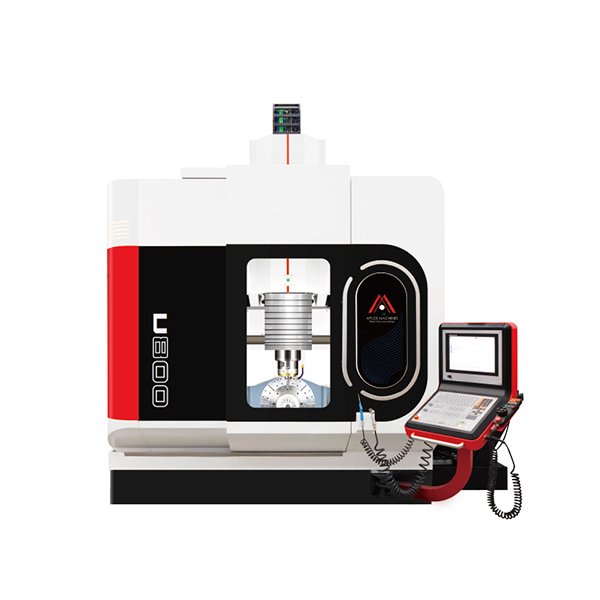

超高速全直驅搖籃五軸加工中心 U800
*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。
龍門雙驅結構：Y軸采用四軌龍門雙驅結構，使得直線電機驅動的橫梁負載既具備高速高精的定位特性，也保證了切削時的高剛性，使得重切削、高精密切削在同一臺機上輕松實現為五軸產品的粗加工提供了極高的效率;Y軸龍門雙驅軸的誤差可控制在 5 微米以內。
全直驅結構：五軸全直驅結構，使得所有進給軸均可獲得極高的動態剛性，輕松實現超高速精密切削。
Z 軸結構：高剛性滑座滑枕組合，使得 乙 軸在全行程范圍都有良好的剛性，使得機器有更大的 Z 向行程。
礦物鑄造床身：礦物鑄造床身使得機床具備極佳的抑振能力，為五軸零件粗加工提供了堅實的機床本體剛性，也為±0.020 mm 等級的五軸聯動 RTCP 精度提供了堅實保障。
更大的加工行程：600mm的Z軸行程，配以低于A軸軸線100mm的C軸盤面，使得工件Z向尺寸可以達到565 mm。
行程 | ||
X/Y/Z | mm | 850/850/600 |
主軸鼻端至工作臺面 | mm | 160 – 760 |
直驅轉臺 | ||
A軸行程 C軸行程 C軸臺面直徑 | Deg Deg mm | ±130 N*360
|
最大承重 | kg | 1400 |
進給速度 | ||
G0進給速度（X / Y / Z） G0快移速度(A/C) | m / min rpm | 60 / 60 /60 20/70 |
加速度（X/Y/Z） | m / s2 | 10 / 9 / 10 |
主軸 | ||
主軸傳動方式 | 電主軸 | |
主軸最高轉速 | rpm | 24000 |
主軸內錐 | HSK-A63 | |
主軸電機功率(S1/S6 – 40%) | kW | 29/38 |
主軸電機扭矩(S1/S6 – 40%) | Nm | 69 /90 |
刀庫 | ||
刀庫類型 | 平置式刀庫 | |
最大刀具數 | T | 24/32/48/64 |
選刀方式 | 固定刀位 | |
刀具最大直徑(相鄰有刀 / 無刀) | mm | 75 /120 |
刀具最大長度 | mm | 300 |
刀具最大重量 | kg | 8 |
電源/氣源 | ||
電源 | 380V 50Hz 60kVA | |
氣源 | 0.6MPa 700L/min | |
設備重量尺寸 | ||

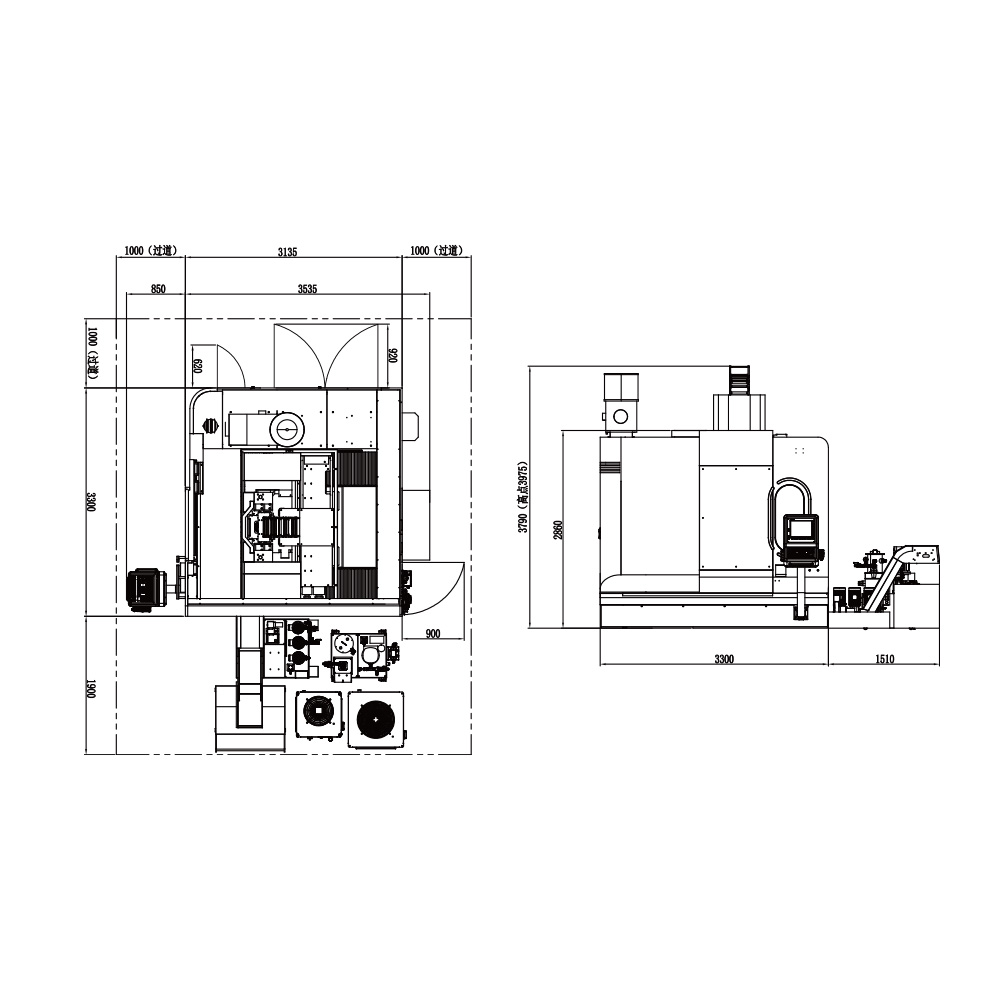

尺寸(寬×深×高) | mm | 3300 x3500 x 4000 |
重量 | kg | 25000 |
數控系統 | 海德漢TNC640 |
